Назначение, принцип действия и классификация автомобильных концевых выключателей

Исправная работа бортовых систем автомобиля напрямую зависит от корректного обмена данными между механическими узлами и электронным блоком управления. Одним из ключевых звеньев в этой цепи выступают концевые выключатели, которые преобразуют физическое положение деталей в электрический сигнал. Эти компактные устройства незаметно для водителя контролируют состояние дверей, капота, крышки багажника, а также фиксируют положение рычагов трансмиссии и педалей. Без их участия невозможно реализовать функции автоматического освещения салона, активацию охранных комплексов, безопасный запуск двигателя или индикацию на приборной панели.

Принцип действия этих компонентов основан на замыкании или размыкании электрической цепи при достижении подвижным элементом определенной точки. Несмотря на кажущуюся простоту конструкции, данные датчики подвергаются экстремальным эксплуатационным нагрузкам: постоянным перепадам температур, воздействию влаги, дорожных реагентов и вибрациям. Надежность каждого отдельного элемента определяет стабильность работы всей системы безопасности транспортного средства. Понимание того, как именно функционируют эти механизмы, позволяет своевременно диагностировать неисправности, которые часто ошибочно принимают за серьезные сбои в программном обеспечении электронных блоков управления.

Конструктивное исполнение выключателей варьируется в зависимости от места установки и выполняемых задач. В автомобильной электронике применяются как классические механические кнопки, так и бесконтактные датчики, использующие эффекты Холла или индуктивные принципы. Выбор конкретного типа устройства обусловлен требованиями к долговечности, скорости срабатывания и защищенности от внешних факторов. Анализ архитектуры этих компонентов помогает глубже осознать логику работы систем комфорта и безопасности, исключая лишние затраты на ремонт при возникновении ложных срабатываний сигнализации или отказе индикации открытых дверей.

Что такое концевые выключатели и зачем они нужны в автомобиле

Водители редко задумываются о крошечных деталях, пока привычная система не дает сбой. Представьте ситуацию: приборная панель упорно сигнализирует об открытом багажнике, хотя крышка плотно закрыта, или салонный свет отказывается гаснуть после начала движения. Причиной такого дискомфорта выступают концевые выключатели, скрытые в глубине дверных замков и механизмов кузова. Эти элементы выполняют роль «глаз» бортовой электроники, сообщая системе управления о физическом состоянии подвижных частей машины.

Современный автомобиль среднего класса содержит от 10 до 20 подобных устройств, интегрированных в дверные замки, петли капота, механизмы багажного отделения, педальные узлы и даже приводы регулировки сидений. Согласно техническим обзорам, каждый такой концевик для сигнализации или контроля доступа проходит через миллионы циклов механического износа. Внутренний механизм микровыключателя рассчитан на 1 000 000 срабатываний, при этом его электрическая долговечность составляет от 100 000 до 300 000 циклов при работе с током 3–5 Ампер.

На заметку: Часто проблема кроется не в поломке самого датчика, а в скопившейся грязи или окислении контактов, из-за чего кнопка просто перестает возвращаться в исходное положение.

Функциональное назначение и стандарты безопасности

Надежность этих компонентов напрямую влияет на уровень защиты транспортного средства. Стандарт ISO 26262 классифицирует отказ датчика открытия двери или капота как функциональную неисправность уровня ASIL B–C, так как выход из строя этих узлов провоцирует потерю контроля над состоянием охраны или блокировкой двигателя. Эксплуатация транспортного средства с неисправным концевым выключателем автомобильным может привести к ложным срабатываниям охранной системы или невозможности корректного запуска силового агрегата.

Статистика подтверждает серьезность проблемы: согласно базе данных отзывов транспортных средств, в период с 2000 по 2010 годы было зафиксировано 6 масштабных отзывных кампаний в США, затронувших более 1,2 млн машин. Основными причинами массовых дефектов стали коррозия контактов и механический отказ элементов, что потребовало замены компонентов для восстановления заводских стандартов безопасности. В таких случаях концевики переставали корректно передавать сигнал о статусе двери, вынуждая производителей проводить внеплановое обслуживание.

Роль в архитектуре транспортного средства

Каждый ограничитель конечного положения в автомобиле выполняет специфические задачи, обеспечивая комфорт и безопасность водителя:

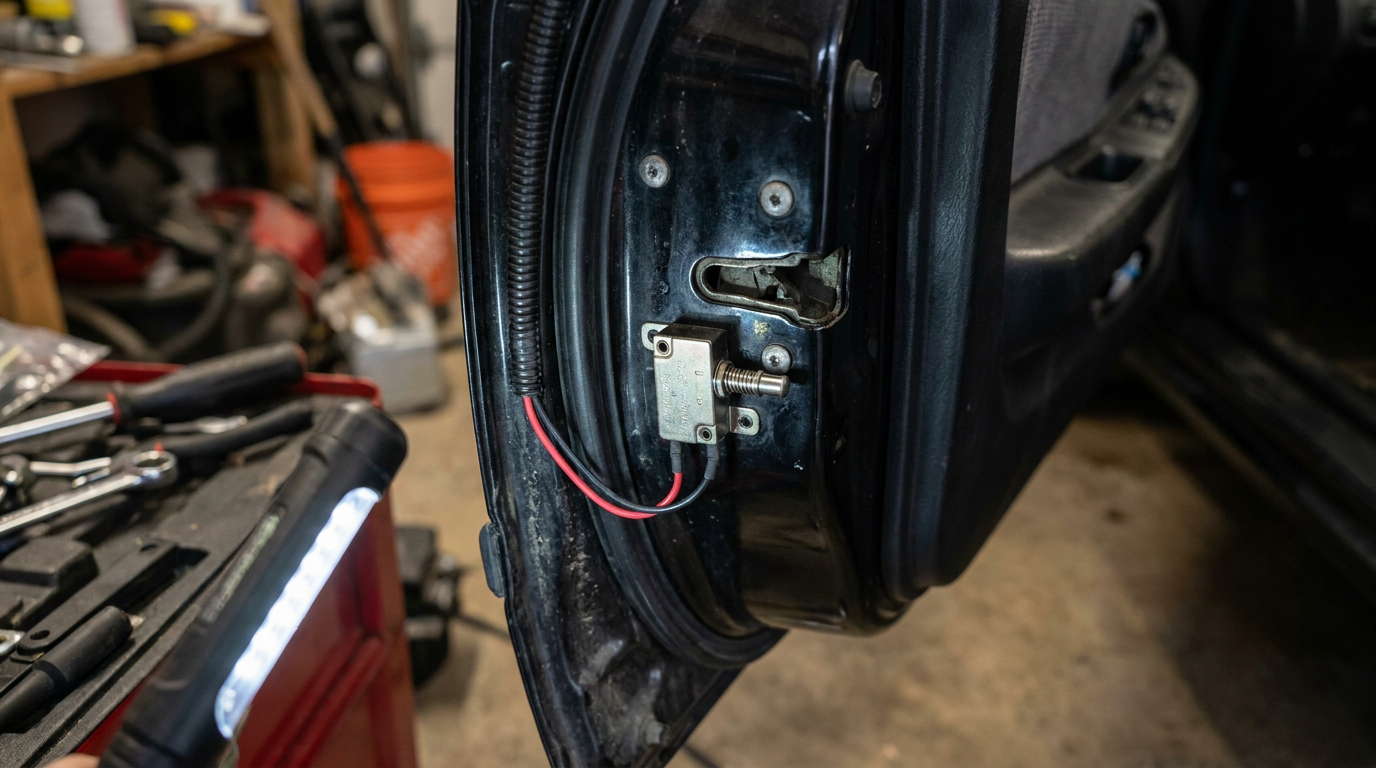

• Мониторинг статуса доступа: концевик двери автомобиля оповещает блок управления о необходимости активации освещения или предупреждения на панели приборов.
• Защита от несанкционированного проникновения: концевой выключатель сигнализации блокирует постановку на охрану при неплотно закрытых проемах.
• Безопасность обслуживания: концевик капота предотвращает случайный запуск двигателя при проведении ремонтных работ в моторном отсеке.
• Управление вспомогательными системами: концевик багажника активирует освещение отсека и подает сигнал на электропривод крышки.

Инженеры постоянно совершенствуют эти узлы, переходя от простых механических контактов к бесконтактным индуктивным датчикам, чтобы минимизировать влияние коррозии и износа на работу систем. Однако даже в продвинутых конструкциях базовый принцип остается неизменным: электроника должна точно знать, в каком положении находится каждая подвижная деталь кузова в конкретный момент времени.

Принцип работы и устройство концевиков

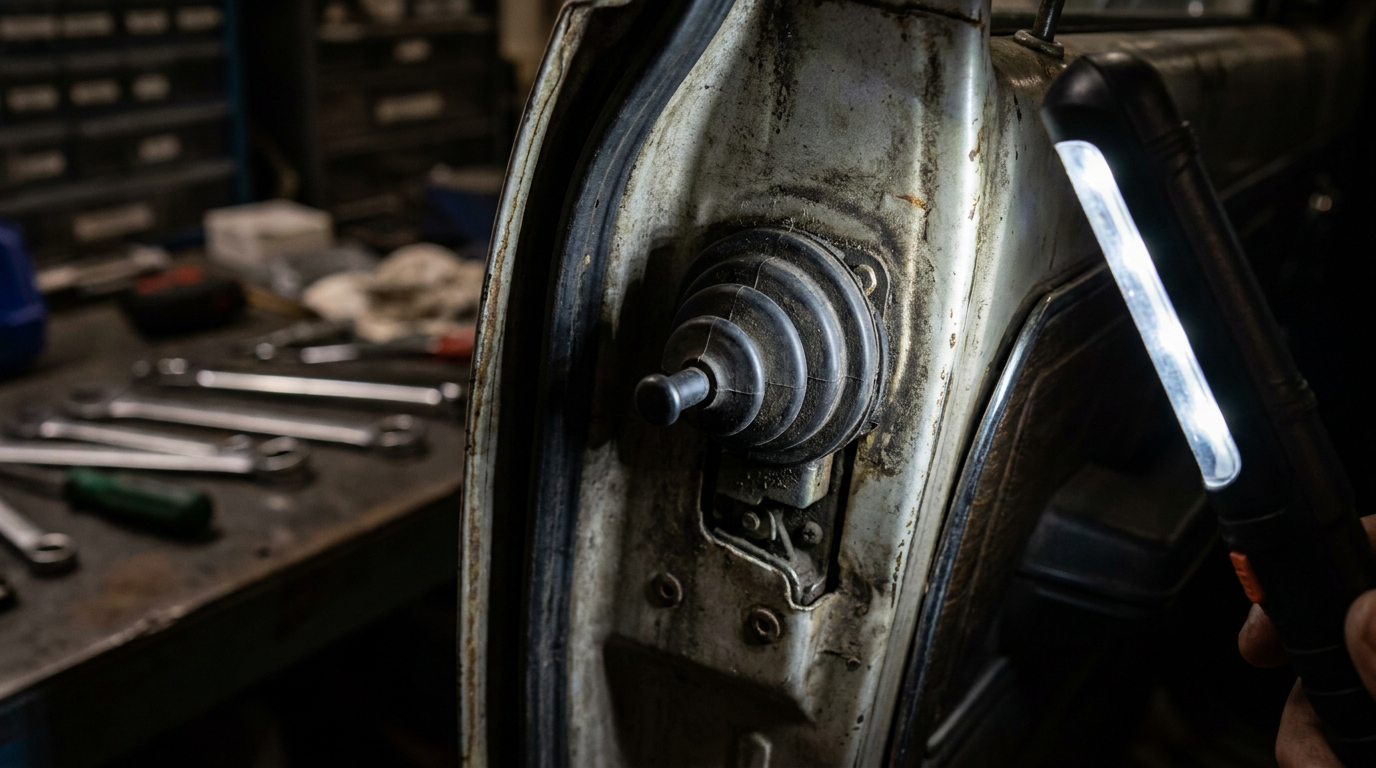

Механическое срабатывание при контакте с подвижным элементом кузова превращает физическое перемещение детали в электрический импульс. Когда петля замка или край крышки багажника нажимают на подпружиненный шток, внутренние контакты замыкают либо размыкают цепь, посылая сигнал блоку управления. Такая простая архитектура скрывает серьезные инженерные решения, направленные на выживание электроники в экстремальных условиях эксплуатации.

Техническое исполнение и надежность

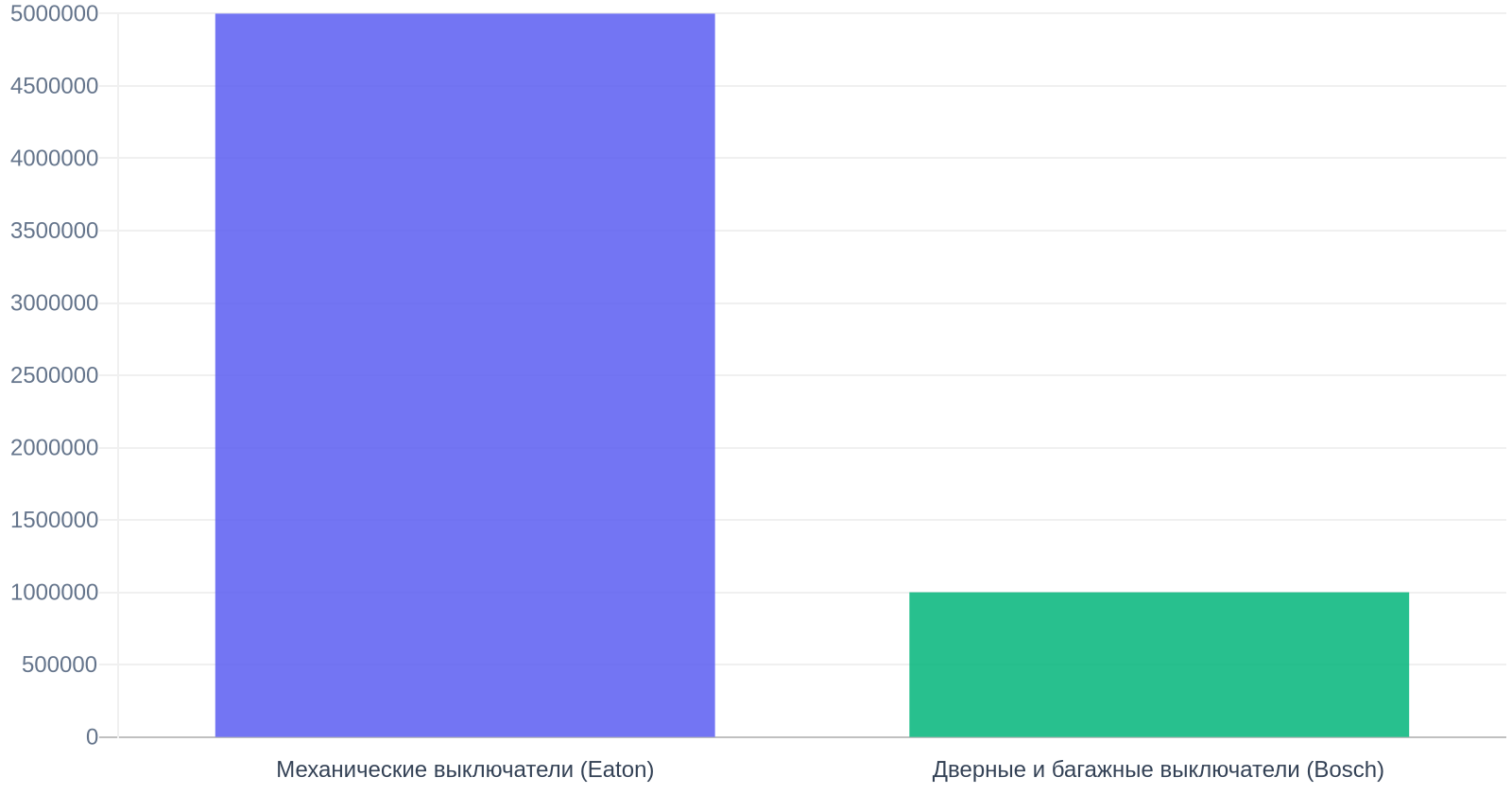

Конструкторы рассчитывают концевые выключатели на длительный срок службы, учитывая интенсивность открытия дверей. Согласно отраслевым данным Eaton, типичные механические компоненты такого типа выдерживают от 1 до 5 миллионов циклов срабатывания при токах коммутации в диапазоне 3–5 Ампер. Столь значительный ресурс гарантирует, что датчик не выйдет из строя раньше, чем износятся дверные петли или уплотнители автомобиля.

Наблюдение: Чаще всего концевики выходят из строя не из-за износа штока, а из-за окисления контактов, вызванного попаданием влаги через поврежденный резиновый пыльник.

Условия работы внутри кузова и под капотом требуют серьезной защиты от внешней среды. Исходя из технических каталогов Honeywell, устройства для подкапотного пространства обязаны функционировать в температурном диапазоне от −40 до +85 °C. При этом степень защиты IP67 исключает попадание влаги, грязи и пыли внутрь корпуса, что критически важно для стабильной передачи сигнала в любую погоду.

Специфика коммутации и стандарты безопасности

Системы индикации состояния кузовных элементов предъявляют разные требования к току в зависимости от назначения узла. Специализированные справочники по электронике указывают, что концевик двери автомобиля или крышки багажника обычно оперирует в низкоточных цепях 12 Вольт с силой тока от 0,1 до 0,5 Ампера. Подобные показатели обусловлены тем, что датчик лишь подает команду на блоки кузовной электроники, которые затем включают свет в салоне или активируют индикацию на приборной панели.

Применение таких устройств в системах пассивной безопасности требует строгого соблюдения нормативов по надежности. Согласно отчетам, базирующимся на стандартах ISO 26262, целевой уровень отказов для дверного замка составляет около 10⁻⁶ на один час работы. Достижение такой точности превращает обычный концевой выключатель в элемент, от которого напрямую зависит корректная работа подушек безопасности и систем блокировки, предотвращающих несанкционированное открытие дверей во время движения.

Многообразие конструкций позволяет адаптировать ограничитель конечного положения под конкретную задачу, будь то контроль капота или лючка бензобака. Инженеры комбинируют различные типы приводов, от простых кнопок до рычажных механизмов, чтобы обеспечить четкий отклик даже при неполном закрытии детали. Стабильность работы всей системы сигнализации или комфортного доступа опирается именно на этот отлаженный алгоритм взаимодействия «механика — электричество».

Основные разновидности автомобильных концевых выключателей

Владельцы транспортных средств часто сталкиваются с ситуацией, когда салонный свет не гаснет после закрытия двери или охранная система выдает ложные тревоги. Причина кроется в конструктивных особенностях элементов, фиксирующих положение кузовных панелей. Выбор конкретного типа детали зависит от условий эксплуатации, расположения узла и требуемой долговечности устройства, так как каждый концевик в автомобиле подвергается воздействию влаги, дорожных реагентов и вибраций.

Классификация этих компонентов строится на способе реализации электрического контакта. Инженеры делят все концевые выключатели на две большие группы, каждая из которых имеет свои сильные стороны и ограничения в реальной среде эксплуатации.

Механические контактные датчики

Традиционные модели опираются на физическое замыкание электрической цепи при нажатии на подпружиненный шток. Эти выключатели двери авто отличаются простотой конструкции и высокой ремонтопригодностью, что делает их массовым решением в бюджетном сегменте. Надежность таких компонентов напрямую зависит от качества защитного пыльника, предотвращающего попадание коррозионно-активных веществ внутрь корпуса.

• Пружинные элементы с кнопкой: стандартный вариант для дверных проемов, где ход детали минимален.
• Рычажные механизмы: применяются в местах, где требуется передача усилия под углом, например, как концевик капота или лючка бензобака.
• Герметизированные исполнения: имеют дополнительные уплотнения для защиты контактов, что критично для наружной установки.

Бесконтактные и магнитные системы

Современные автомобили все чаще оснащаются датчиками, исключающими прямой физический износ контактной группы. Магнитный концевой выключатель автомобильный работает на основе геркона, который меняет свое состояние при приближении постоянного магнита. Поскольку подвижные части внутри корпуса отсутствуют, ресурс таких решений значительно выше, чем у классических механических аналогов.

Бесконтактные технологии находят применение в самых ответственных узлах, где важна абсолютная герметичность:

• Датчики на эффекте Холла: реагируют на изменение магнитного поля, часто используются в интегрированных системах центрального замка.
• Герконовые датчики: популярны как концевик багажника, так как позволяют полностью скрыть электронику внутри защищенного корпуса, исключая окисление клемм.
• Оптические сенсоры: редкий, но высокоточный тип ограничителей конечного положения, реагирующий на прерывание светового луча.

При выборе подходящего компонента для замены или модернизации охранного комплекса важно учитывать не только тип срабатывания, но и способ крепления. Разнообразие форм позволяет подобрать концевой выключатель сигнализации практически для любого кузовного элемента, обеспечивая корректную работу всей периферии. Грамотная установка, подразумевающая защиту от прямого попадания воды, превращает обычный датчик открытия двери в надежный рубеж контроля, способный прослужить весь срок эксплуатации транспортного средства без сбоев.

Типичные неисправности и диагностика системы

Влага, проникающая под уплотнители, зачастую становится главным врагом электроники, превращая исправный узел в источник ложных срабатываний сигнализации. Когда герметичность кабельных вводов нарушается, внутренняя коррозия контактов неизбежно ведет к потере проводимости. Согласно данным технических отчетов OMCH от 2023 года, именно повреждение корпуса и попадание агрессивных жидкостей стоят на первом месте среди причин выхода из строя подобных механизмов. В таких условиях датчик открытия двери перестает корректно замыкать цепь, что автовладелец замечает по внезапным звуковым сигналам или сообщениям бортового компьютера о незакрытом багажнике.

Температурные перепады также вносят свои коррективы в работу узла. Механические концевые выключатели рассчитаны на эффективную эксплуатацию в диапазоне от −20 °C до +70 °C, как указано в материалах OMCH (2023). Выход за эти пределы провоцирует загустение заводской смазки, из-за чего подвижный шток начинает «залипать» в нажатом положении. В результате концевик капота или двери не возвращается в исходную точку, блокируя запуск двигателя или активацию охранного комплекса.

Методы выявления неисправностей

Проверка работоспособности требует оценки электрической прочности и механического износа. Если вы подозреваете поломку, начните с осмотра контактной группы на предмет следов дуги или подгорания. Высокие пусковые токи часто вызывают контактную сварку, особенно если внутри установлены дешевые компоненты без напыления из серебряного сплава. Для повышения надежности в промышленности применяют механизм «double-break», и наличие подобной конструкции в автомобильном исполнении заметно снижает вероятность перегрева контактов.

• Визуальный осмотр: ищите следы окисления на клеммах и трещины в резиновом пыльнике.
• Прозвонка мультиметром: измерьте сопротивление в нажатом и отпущенном состояниях, чтобы исключить «дребезг» контактов.
• Тест на залипание: принудительно нажмите шток несколько раз, проверяя плавность хода и скорость возврата в исходное положение.

Стандарты ГОСТ IEC 60947-5-1 устанавливают четкие требования к износостойкости, которым обязан соответствовать качественный концевой выключатель автомобильный. Если после очистки контактов и обработки силиконовой смазкой проблема сохраняется, деталь подлежит замене. Установка новых концевые выключатели взамен изношенных — единственный способ вернуть корректную работу системы оповещения. Помните, что использование компонентов с защитой ниже IP65 в зонах прямого контакта с осадками практически гарантирует повторный визит в сервис через пару сезонов.

Замена и обслуживание концевых выключателей своими руками

Самостоятельная работа с электрикой кузова начинается с оценки состояния пыльника. Если резина потеряла эластичность или на ней появились трещины, влага неизбежно попадет внутрь корпуса. Согласно данным отчетов SAE International, до 60–70 % отказов дверных концевых выключателей возникают именно из-за коррозии контактов, а не из-за физического износа пружинного механизма. Обнаружение окисленного налета на клеммах при первом осмотре часто избавляет от необходимости полной замены узла — достаточно очистить поверхность специальным составом для электрических контактов.

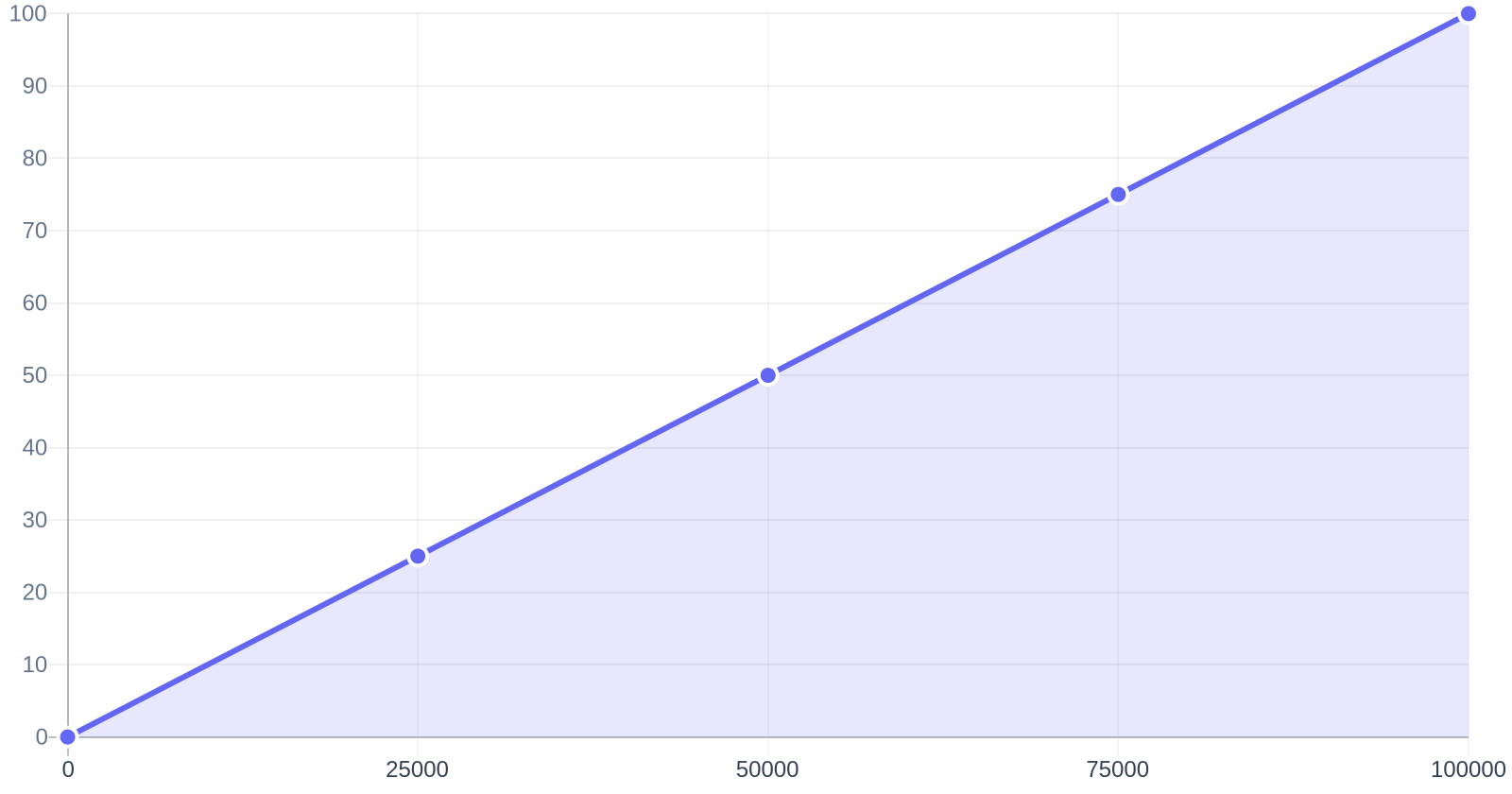

Ресурс стандартного концевика в легковом автомобиле ограничен примерно 100 000 циклов срабатывания, как указывают технические отчеты Bosch. После прохождения этого порога вероятность сбоев возрастает кратно, что приводит к ложным срабатываниям штатной сигнализации или индикации «door ajar». Владельцы машин старше пяти лет сталкиваются с подобными проблемами в 15–20 % случаев, когда деградация металла внутри выключателя двери авто делает невозможным стабильное замыкание цепи.

Этапы проведения работ по восстановлению функционала

Процедура демонтажа обычно требует минимального набора инструментов: отвертки, ключа для снятия обшивки и мультиметра для прозвонки цепи. Перед началом манипуляций изучите следующие рекомендации по обслуживанию системы:

• Отсоедините отрицательную клемму аккумулятора, чтобы исключить риск короткого замыкания при работе с оголенными проводами.
• Аккуратно извлеките концевой выключатель из посадочного места, стараясь не повредить пластиковые фиксаторы, которые часто становятся хрупкими от времени.
• Проверьте целостность проводки, подходящей к датчику открытия двери, так как переломы изоляции у основания разъема встречаются так же часто, как и выход из строя самого механизма.
• Зачистите контактную группу мелкозернистой наждачной бумагой и нанесите тонкий слой диэлектрической смазки, препятствующей повторному появлению ржавчины.

Если после чистки концевик для сигнализации продолжает работать нестабильно, единственным верным решением становится установка нового компонента. При выборе запчасти учитывайте, что переход на современные бесконтактные датчики положения двери способен снизить частоту отказов на 30–40 %, согласно исследованиям Continental AG. Такие устройства лишены подвижных контактов, что делает их практически неуязвимыми для влаги и дорожных реагентов, постепенно разрушающих традиционные механические элементы. При установке нового концевика капота или багажника обязательно убедитесь, что защитный колпачок плотно прилегает к корпусу, обеспечивая герметичность соединения в любых погодных условиях.

Часто задаваемые вопросы

Концевые выключатели остаются незаметными, но критически важными компонентами автомобильной электроники. От их исправности напрямую зависит корректность работы систем безопасности, освещения и центрального замка. Регулярная проверка состояния этих датчиков помогает избежать сбоев в работе бортового компьютера и предотвратить преждевременный разряд аккумулятора из-за некорректных сигналов о состоянии дверей или крышки багажника.

При поиске неисправностей в электрике автомобиля часто упускают из виду окисление контактов концевика. Замена или очистка этого простого механизма в большинстве случаев решает проблему, которую ошибочно принимают за серьезную поломку блока управления или проводки.

Источники

1. Bosch GmbH. Концевые выключатели дверей — требования к конструкции и надежности. Технический отчёт, 2017.
